O diagrama de classes não surge do nada ele é consequência do prévio levantamento de requisitos , definição de casos de usos e classes. Como exemplovamos supor que você tivesse que desenvolver um sistema para automatizar um consultório dentário.

Em UML , odiagramadeclassesrepresenta a estrutura estática de um sistema, apresentando suasclasses, atributos, operações e as relações entre os objetos. Sendo considerado o principaldiagramada linguagem. Conceito geral.

Em programação, umdiagramadeclassesé uma representação da estrutura e relações dasclassesque servem de modelo para objetos.

O template dediagramadeclasseUML da Miro é uma ferramenta pronta para uso para desenvolvedores e arquitetos de sistemas visualizarem sistemas orientados a objetos.

Definição doDiagramadeClassesNotações dediagramadeclassecomexemplosDiagramadeClasseExemplos/ Templates

Isso basicamente significa que aqui, ao contrário da agregação, se a classe de contêiner for dissolvida, as classes contidas também são dissolvidas ou obliteradas. Se o mesmo exemplo mencionado na agregação tem que ser representado como uma composição. Será o seguinte: Observe no diagrama acima que o diamante é preenchido ao contrário do caso de agregação.

Elementos do diagrama de classes · • · Exemplo:Sistema de matrícula· © LES/PUC-Rio · Introdução - Diagrama de Classes · • · Mostra um conjunto de classes e seus relacionamentos. • · É o diagrama central da modelagem orientada a objetos. Aluno · nome: Texto ·

Tutorial de diagrama de classes UML para aprender sobre notações de diagrama de classes, definição de diagrama de classes, como desenhar um diagrama de classes e melhores práticas. Encontre exemplos de diagramas de classes e modelos que pode editar instantaneamente em linha dentro deste guia do diagrama de classes.

Com uma biblioteca completa cheia deexemplosprofissionais dediagramadeclasse, você pode facilmente escolher um e modificá-lo conforme suas necessidades.

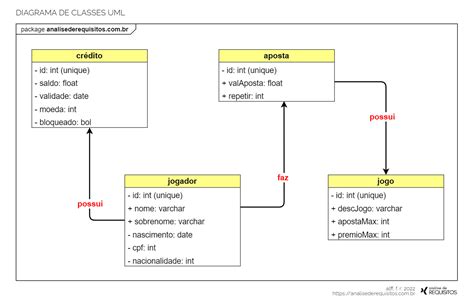

Em UML,diagramasdeclassessão um dos seis tipos dediagramasestruturais. Osdiagramasdeclassesão fundamentais para o processo de modelagem de objetos e modelam a estrutura estática de um sistema.

Diagrama de Classes · Perspectiva Conceitual · Modelo Conceitual · Modelo Conceitual · • Representação de conceitos no domínio do · problema · • Deve mostrar: conceitos, associações entre · conceitos e atributos de conceitos · (na fase de análise, não se preocupa ainda · em representar métodos os serviços) Modelo Conceitual - Exemplo ·

de uma classe · Os valores dos atributos podem variar · de instância para instância · Atributos devem conter o tipo de dados · a ser armazenado · Byte, boolean, int, double, char, String, etc. Métodos · São apenas declarados neste diagrama ·

Diagrama de Classe · Relembrando Atributo · Representa características de uma classe. Exemplo:Jogador (nome, sexo, idade etc.).Método · Representa atividades que um objeto · de uma classe pode executar. Exemplo: Jogador (correr, driblar, chutar).

Os atributos estão listados no segundo compartimento para cada um deles e, depois, estão ligados mostrando a relação com cada um. Por exemplo,os atributos de um banco podem ser número e saldo da conta.

Exibido em formato de lista, cada operação ocupa sua própria linha. As operações descrevem como uma classe interage com dados. COMPONENTES BÁSICOS DEUM DIAGRAMA DE CLASSES Modificadores de acesso de membro: Todas as classes têm diferentes níveis de acesso, dependendo do modificador de acesso (visibilidade).

Quickly analyze relationships between classes and visualize dependencies across your system architecture with Miro’s UML class diagram maker. Have all the information you need at a glance in one shared, interactive space.PublishedApril 15, 2025

A IA geradiagramascom elementos UML precisos:classes, atributos, operações, relações (porexemplo, associações, herança, composição) e multiplicidades.

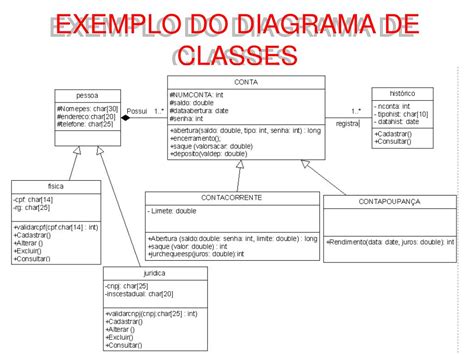

DiagramadeClasses– Um.Exemplo.Construção doDiagramadeClasses– Refinamentos Sucessivos. • VisãoAbstrata detalhadamento (impl.) Na visão conceitual: cadaclassepode ser vista como um conceito ou um tipo, e os métodos são identificados numa fase posterior.
